結構設計原理

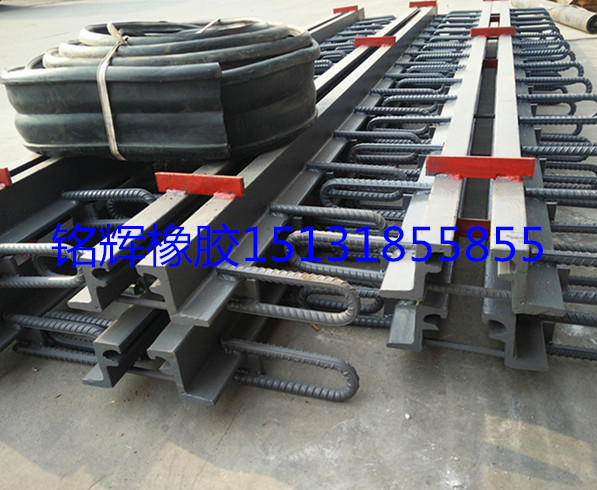

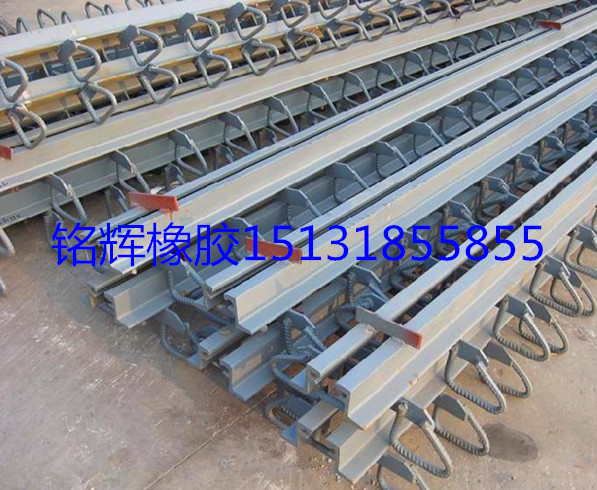

RG型鋼裝置由型鋼邊梁，橡膠密封條，固定錨固筋組合而成。型鋼邊梁起骨架支承受力作用，每一根邊梁設有凹入的定位溝漕，以便于橡膠密封條固定定位。橡膠密封條起伸縮變位封縫作用，保護橋下結構物。橡膠密封條緊密的嵌固在邊梁固定溝漕中，確保其密封防水作用，邊梁通過焊接固定鋼筋，使邊梁有效地埋設在過渡段混凝土中，并通過焊接連接件與梁體預埋件結合，使伸縮裝置部分承受的力傳遞于梁體。
1、型鋼邊梁 伸縮裝置主體部件型鋼邊梁采用國產低碳合金鋼（16錳或Q235）熱軋與金加工成型。由于型鋼加工精確，可確保橡膠密封條能緊密嵌固在溝漕中，不松落，不滲水。起到有效的防水作用。
2、橡膠密封條 橡膠密封條設計嚴密，壓縮時密封條向內折合，由于密封條緊嵌固于邊梁溝漕壁緊密接觸，起到有效的防水作用，密封條安置于路面下，不受車輛行駛而遭磨損，密封條采用氯丁膠制成，有很長的使用壽命。
3、固定錨 固筋作用于伸縮裝置邊梁的車輛荷載，必須通過錨固件傳遞到橋面上，在伸縮裝置和上層橋面之間必須牢固接合起來。
